Кабель Cat. 7A S/FTP
Інсталяційний кабель Category 7A S/FTP, 1200MHz, LSOH
Стандарти:
- ISO/IEC 11801-1:2017
- CENELEC EN 50288-10-1, EN 50288-4-1
- ISO/IEC 61156-5 2nd Edition
- ISO/IEC 61156-6
- ANSI/TIA-568.2-D:2018
- RoHS сумісний (EU Directive 2011/65/EC)
Застосунки:
- 10G BASE-T Ethernet
- 1000BASE-TX (Gigabit Ethernet)
- 1000BASE-T (Gigabit Ethernet)
- 100BASE-TX Fast Ethernet
- 10BASE-T Ethernet
- Голос

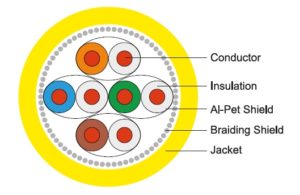

Конструкція:
| Провідник | Матеріал | Bare Copper |
| Перетин | 22AWG | |
| Ізоляція | Матеріал | Foam-Skin PE |
| Діаметр | 1.48 ± 0.10 мм | |
| Внутрішній екран | Aluminum-Mylar | Al-PET foil screen around each pair |
| Оплітка | Матеріал | Tinned Copper Covered Aluminum |
| Оболонка | Матеріал | LSOH |
| Діаметр | 8.2±0.2 мм |
Інформація про продукт
| Артикул | Опис | Пакувальний розмір |
| 208442228 | Інсталяційний кабель Category 7A S/FTP, 500м/котушка, LSOH, 1200MHz, жовтий | 57(O.D.) 22(H) см |
Інформація до замовлення:
| Артикул | 20844xy2z |
| Опис | Premium-Line Інсталяційний кабель Category 7A S/FTP, 1200MHz, LSOH |
| x, оболонка | 2: LSOH(IEC60332-1-2), 0: LSOH(IEC60332-3-24) |
| x, довжина | 2: 500м, 3: 1000 м |
| y, колір | 5: сірий 8: жовтий 0: помаранчевий |
Більше інформації (натисніть на “+” нижче)
- Механічні та фізичні характеристики
Радіус вигину ≥6D, без load ≥8D, with load Робоча температура -20 °C ~+60 °C Температура інсталяції 0°C ~+50°C Температура зберігання -30 °C ~+60°C - Електричні характеристики
Частота (MHz)
Insertion Loss (dB)
NEXT (dB)
PSNEXT (dB)
ACR-F (dB)
PSACR-F (dB)
Return Loss (dB)
ACR (dB)
PSACR (dB)
Nor. Typ. Nor. Typ. Nor. Typ. Nor. Typ. Nor. Typ. Nor. Typ. Typ. Typ. 1 1.9 1.7 78.0 91.8 75.0 88.5 78.0 92.4 75.0 89.8 20.0 30.0 98.3 95.3 4 3.5 3.4 78.0 95.5 75.0 93.5 78.0 88.9 75.0 92.0 23.0 28.5 96.6 93.6 10 5.4 5.0 78.0 100.4 75.0 97.0 74.0 94.5 71.0 97.9 25.0 33.6 95.0 92.0 16 6.8 6.4 78.0 99.0 75.0 96.9 69.9 93.3 66.9 93.2 25.0 34.0 93.6 90.6 20 7.6 6.7 78.0 99.3 75.0 97.9 68.0 91.9 65.0 92.7 25.0 34.9 92.9 89.9 31.25 9.6 9.0 78.0 99.7 75.0 97.0 64.1 90.1 61.1 91.3 23.6 35.0 91.0 88.0 62.5 13.7 12.3 78.0 101.3 75.0 97.0 58.1 89.7 55.1 89.4 21.5 31.5 87.0 84.0 100 17.5 16.8 76.0 100.5 73.0 98.2 54.0 83.4 51.0 87.9 20.1 30.1 81.2 78.2 200 25.3 23.9 71.5 99.5 68.5 97.7 48.0 88.7 45.0 86.8 18.0 28.9 69.1 66.1 250 28.5 27.8 70.0 98.9 67.0 97.2 46.0 88.5 43.0 86.2 17.3 27.3 63.6 60.6 300 31.5 29.7 68.8 97.4 65.8 97.0 44.5 83.3 41.5 79.5 17.3 28.9 61.8 58.8 400 36.9 33.9 67.0 97.1 64.0 95.1 42.0 80.1 39.0 76.1 17.3 27.3 55.7 52.7 550 44.1 39.2 64.9 96.8 61.9 94.9 39.2 75.7 36.2 74.9 17.3 27.0 50.1 47.1 600 46.3 43.6 64.3 90.0 61.3 88.6 38.4 67.0 35.4 68.4 17.3 27.3 43.6 40.6 800 54.5 48.8 62.5 94.8 59.5 91.8 35.9 58.3 32.9 54.4 16.1 26.5 37.4 34.0 1000 62.0 57.5 61.0 92.1 58.0 90.3 34.0 50.8 31.0 48.4 15.1 24.0 35.2 33.5 1200 69.0 61.9 59.8 82.2 56.8 82.2 32.4 43.8 29.4 37.7 14.3 22.3 23.5 20.5
